MWNODE-V1.0實現RS232/RS485和無線之間的數據透?jìng)?，配合我司的無線數據透?jìng)骶W(wǎng)關，可實現終端設備和上位機之間的無線通信，而不用布線，增加了便利性。

除了可以實現數據透?jìng)魍?，還有兩路可由上位機控制的帶光耦隔離的輸出端口，可作為繼電器、電磁閥等執行器的控制信號。

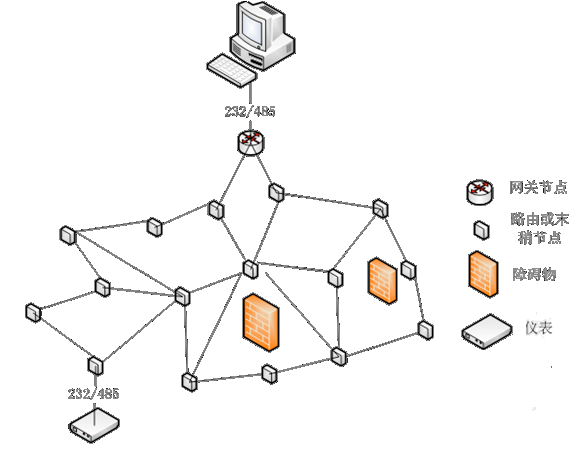

節點可以實現自組網功能，拓展圖如下：

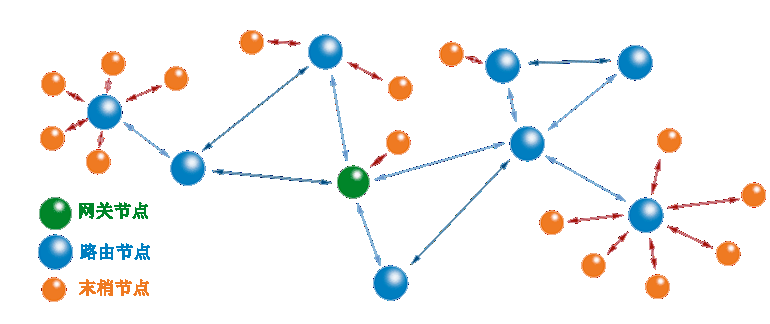

可靠通信圖:

1.??? 電氣特性

2.??? 接口特點

2.1??? 電源接口

電源輸入額定電壓為12V，采用標準的DC-005接口。電源規格要求9-16V輸入，典型工作電流100mA。

2.2??? RS232接口

MWNODE-V1.0 提供1路RS-232接口，接口包含RX、TX和GND 3根信號線，TX用于發送電平信號，RX用于接收電平信號，GND用來連接地信號，對應接線端子的2、3和5，如下圖所示：

通信參數為9600-N-1。

使用RS232通信時，將背部的撥碼開關撥到有232指示的一邊，如下圖所示：

1.1??? RS485接口

MWNODE-V1.0 提供1路RS-485接口，接口包含A和B 2根信號線, 對應接線端子的7和6，如下圖所示：

通信參數為9600-N-1。使用RS485通信時，將背部的撥碼開關撥到有485指示的一邊，如下圖所示：

1.2??? 輸出端口

OUT1和OUT2分別是光耦的集電極，對應接線端子的1和4，GND1和GND2分別是光耦的地，對應接線端子的8和9，如下圖所示：

1.3??? 無線接口

工作在國家免申請的計量頻段470Mz-510MHz，發射功率可設置，最大可達100mW(20dBm),接收電流為25mA。工作電壓范圍2.0V-3.6V，射頻調制方式為GFSK，空中波特率為19200bps,采用同步跳頻通信。
