一、產品概述
智能網關由智能運維主設備、智能計算加速單元、視頻接入管理單元、傳感器接入單元構成，支持在安全I(xiàn)II區接入攝像頭、巡檢機器人、環境類傳感器、門禁等智能終端，數據經集成化處理、圖像智能分析、智能巡視等邊緣計算與分析后，統一上送全域物聯網平臺及生產監控指揮中心。
智能網關部署的智能圖像算法宜支持基于國產AI芯片部署。
1.1.1?南向接入要求
1.1.1.1?視頻接入
(1) 視頻接入標準
視頻編解碼采用MPEG－4/H.264標準；音頻編解碼宜采用G.711/G.729/AMR標準。平臺支持H.264與H.265的視頻流接入。
視頻接入管理單元支持PC-DVR、嵌入式DVR、DVS、NVR等類型接入，兼容?？?、大華、華為等主流品牌。
同時支持RTSP、RTMP、RTP、HLS等接入方式。編解碼支持H264、H265主流編碼格式。平臺支持接入1080P、720P的高清視頻，也支持4CIF(704×576)、CIF（352×288）、QCIF（176X144）等多種標清分辨率視頻。
(2) 實時視頻轉發
智能網關可滿足110kV及以上典型 ?內視頻監控系統的實時視頻轉發。
(3) 攝像頭控制
智能網關支持對?？?、大華、華雁等品牌攝像頭的控制功能，包括方向控制、鏡頭控制，預置位設置等。
1.1.1.2?門禁接入
(1) 門禁接入要求
智能網關可接入智能門禁數據，包括人員和車輛的臺帳信息、門禁事件的出入記錄等，并通過北向接口上送到全域物聯網平臺及生產監控指揮中心系統，各地市部署于安全I(xiàn)II區的應用系統可根據智能網關北向接口規范獲取智能網關北向接口數據。。
人員的臺賬信息包括但不限于姓名，性別，單位信息，證件類型，證件號碼，聯系電話，人員照片?？赏ㄟ^ 智能網關對人員信息進行增加、刪除、查詢、更新操作。
車輛的臺賬信息包括但不限于車牌號，車輛類型，車輛顏色，車主，電話，單位。可通過 智能網關對車輛信息進行增加、刪除、查詢、更新操作。
(2) 門禁事件查詢
門禁事件提供查詢和主動推送兩種接口模式，出入記錄包括但不限于記錄時間，出入人員姓名，性別，證件類型，證件號碼，聯系電話，人員照片。
1.1.1.3?傳感器接入
智能網關可接入可滿足110kV及以上典型 ?內環境類傳感器接入與分析處理，并對數據進行識別、處理、告警、存儲、上送，實現對站內環境類傳感器數據的采集，包括但不限于站內溫度、濕度等數據。具體接口規范詳見附錄B。
1.1.1.4?巡檢機器人接入
智能網關支持通過容器部署模式擴展巡檢機器人接入模塊，該功能模塊可與巡檢機器人對接，下發巡視指令，并接收巡檢機器人的巡檢結果。具體接口規范詳見附錄B。
1.1.1.5?數據集成服務
智能網關為上層應用提供一站式數據集成服務，匯聚整合站端智能終端數據，進行數據處理分析，通過統一的接口提供數據集成服務。
數據集成服務包括數據主動推送服務和數據查詢服務兩種類型。
(1) 數據主動推送服務
智能網關采用WebSocket、MQTT等協議實現統一方式主動向上層應用推送各類實時數據。
(2) 數據查詢服務
智能網關整合各站端智能終端數據，封裝成Restful格式接口供上層應用訂閱調用。
(3) 接口白名單管理
5.3.2.4 接口在線幫助
(1) 在線接口幫助文檔，與實際接口保持一致
(2) 完整的調用示例，幫助調用方快速完成開發
1.1.1.6?北向接口規范
（1）基本要求
智能網關北向接口采用Restful風格，提供統一、標準的接口格式。主要包含請求地址、公共參數、基礎參數、請求參數、返回參數、異常參數、請求示例、返回示例、異常示例等九部分?jǐn)?shù)據標準。
（2）視頻接口規范
視頻接口包括實時視頻瀏覽（獲取子設備列表、獲取視頻URL）、云臺控制命令兩種接口。
（3）門禁接口規范
1) ?智能網關為生產監控指揮中心提供人員管理接口，具體內容包括基礎信息同步、門禁業務信息、信息驗證、數據查詢、事件主動推送等。
2) ?智能網關為生產監控指揮中心提供車輛管理接口，具體內容包括車輛進出數據查詢、根據車牌號碼及顏色獲取車輛信息、根據時間段獲取車輛信息、添加預約車輛、添加/修改黑名單車輛、遠程開閘、車輛進出記錄主動推送等。
（4）動環接口規范
智能網關為生產監控指揮中心提供實時數據、歷史數據、查詢所有動環設備信息。
（5）一鍵巡視接口規范
智能網關為生產監控指揮中心的提供的一鍵巡視包括以下接口：
1) 一鍵巡視任務下發
2) 獲取巡視任務結果
3) 一鍵巡視任務推送結果
4) 巡檢計劃任務下發
5) 獲取巡檢計劃任務結果
6) 巡檢計劃任務推送結果
1.1.2?全域物聯網平臺接入要求
實現智能網關與全域物聯網平臺的對接，實現站端數據的主動上送和命令的下發。
1.1.3?功能要求
1.1.3.1?容器化管理
(1) 提供容器安裝、卸載功能。容器安裝時間不超過 300s，容器卸載時間不超過 180s。容器的安裝、卸載過程中，設備不會出現 重啟、掛死、模塊異常復位等現象。
(2) 支持容器運行管理，包括容器啟動、停止等。容器啟動時間不超過 120s，容器停止時間不超過 60s。容器的啟動、停止過程中，設備不會出現重啟、掛死、模塊異常 復位等現象。
(3) 支持本地查詢?nèi)萜餍畔⒐δ?，包?CPU 占用率、內存使用率、存儲資源等。 本地查詢?nèi)萜餍畔ⅲ?s 內展示查詢結果。
(4) 支持容器數量不少于4個，AI算法模塊、數據集成服務模塊、機器人管理模塊、門禁管理模塊等均實現容器化部署。
1.1.3.2?視頻監控模塊
支持視頻圖像的接入、存儲和實時轉發；
支持?jǐn)z像機的焦距、光圈調節，云臺相機的轉動控制和預置位設定和調用；
支持實時視頻監控、視頻遠程實時瀏覽，視頻歷史回放。
1.1.3.3?智能巡視模塊
支持?jǐn)z像機預置位配置管理功能；
支持遠程智能巡視和本地兩種智能巡視功能。支持接收全域物聯網平臺及生產監控指揮中心下發的巡視任務，并根據設備臺帳的映射關系庫，自動拆分巡視任務，調用攝像頭、巡檢機器人、傳感器、門禁等智能終端，對巡視任務中的設備進行自動巡視，巡視結束向全域物聯網平臺及生產監控指揮中心返回巡視結果。支持實時接收任務啟動、暫停、繼續、中止等命令；
支持巡檢計劃和方案配置、 ?遠程巡視報表自動生成、表計智能分析告警、刀閘狀態識別告警、區域闖入告警等；
采用基于卷積神經網絡的深度學習圖像算法，支持tensorflow,caffe,pytorch等訓練框架，能提供 ?巡視類、安防類、操作類等場景的視頻圖像分析功能；
算法開發基于國產芯片，并支持遠程迭代升級。
1.1.3.4?智能安防模塊
智能網關基于卷積神經網絡的深度學習圖像算法，提供 ?安防類場景的圖像分析算法，包括安全帽佩戴檢測、工作服穿著檢測、區域闖入告警、飄掛物檢測等，實現對站內工作人員的行為監控，有效監管 ?的周界安全。
算法支持tensorflow,caffe,pytorch等訓練框架。同時擁有自己成熟的訓練框架。支持基于國產芯片的算法并且已經成熟的運用在產品上。支持多圖的多Bath計算，支持多卡并行計算，提供穩定持續的算法輸出結果。
安防類算法模型支持遠程迭代升級。
1.1.3.5?動力環境模塊
支持動力環境數據接入、數據展示、歷史查詢和信息上送主站功能；
支持多種動力環境數據協議。
1.1.3.6?門禁模塊
支持站內門禁終端接入，南向適配不同廠家門禁終端，實現功能包括：人臉識別，車場進出管理，遠程門禁控制，門禁設備管理，部門及人員信息配置，部門車輛配置，場內車輛查詢，人員信息查詢，歷史記錄查詢。北向統一接口給全域物聯網平臺或生產監控指揮中心。
1.1.3.7?機器人模塊
應支持巡檢機器人接入，巡檢數據采集，巡檢機器人控制、巡檢任務管理以及巡檢結果信息上送等功能。
1.1.3.8?本地人機交互
智能網關提供操作友好的圖形化人機Web界面，具備數據瀏覽、數據導出等功能，支持查看本地的告警日志。
1.1.3.9?自我檢測
具備自檢功能，能夠診斷智能網關操作系統狀態（磁盤容量、內存容量、CPU占用率）、應用軟件狀態以及與終端通信狀態等，并以告警形式上送業務系統；具備日志功能，記錄自身運行狀況等各類日志，支持日志的遠方查詢功能。
1.1.3.10?對時功能
應支持SNTP對時功能，能夠周期性發起 SNTP 對時請求命令，對時周期可設置。

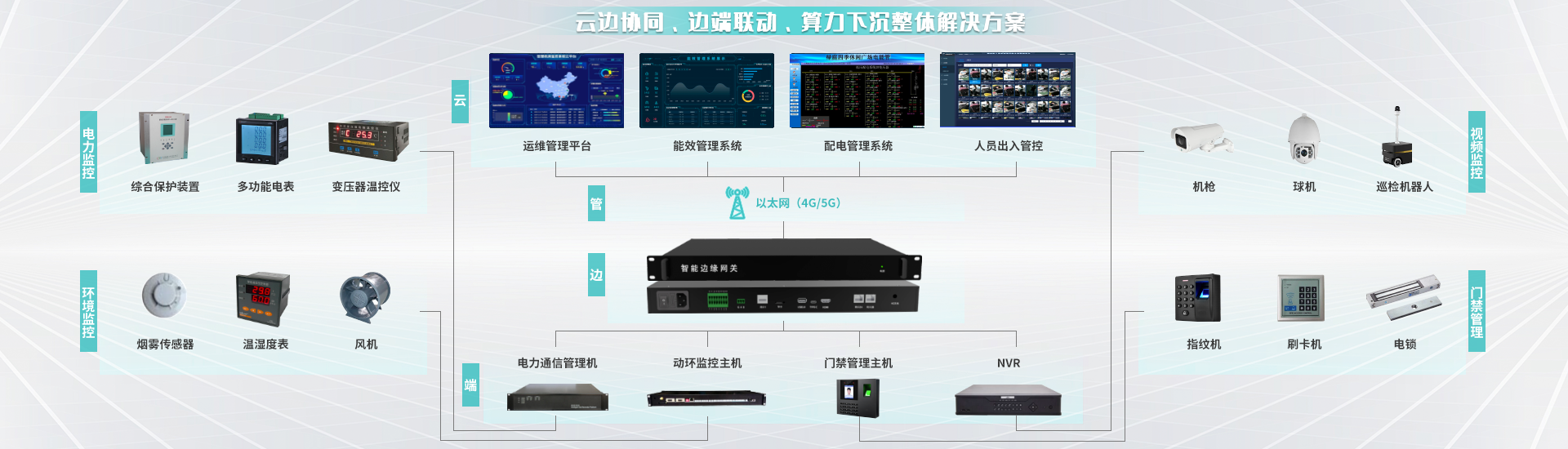

二、系統拓?fù)?/h3>
